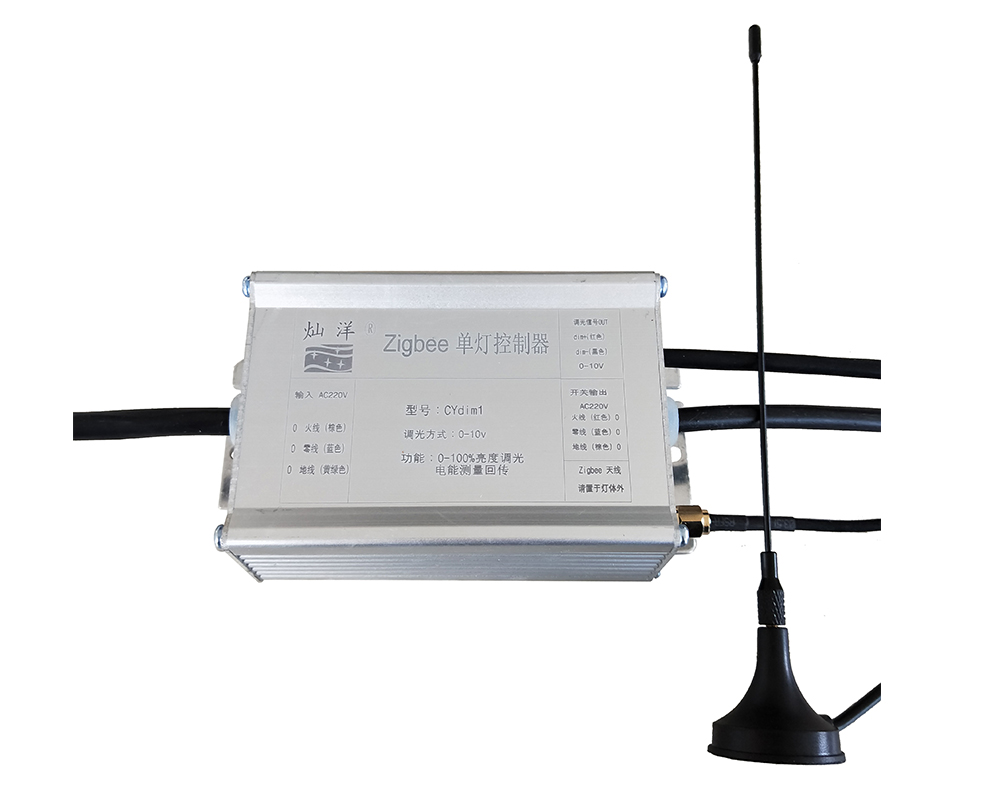

Zigbee单灯控制器
单灯控制器与 LED 驱动器直接相连，通过433M无线电信号接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。

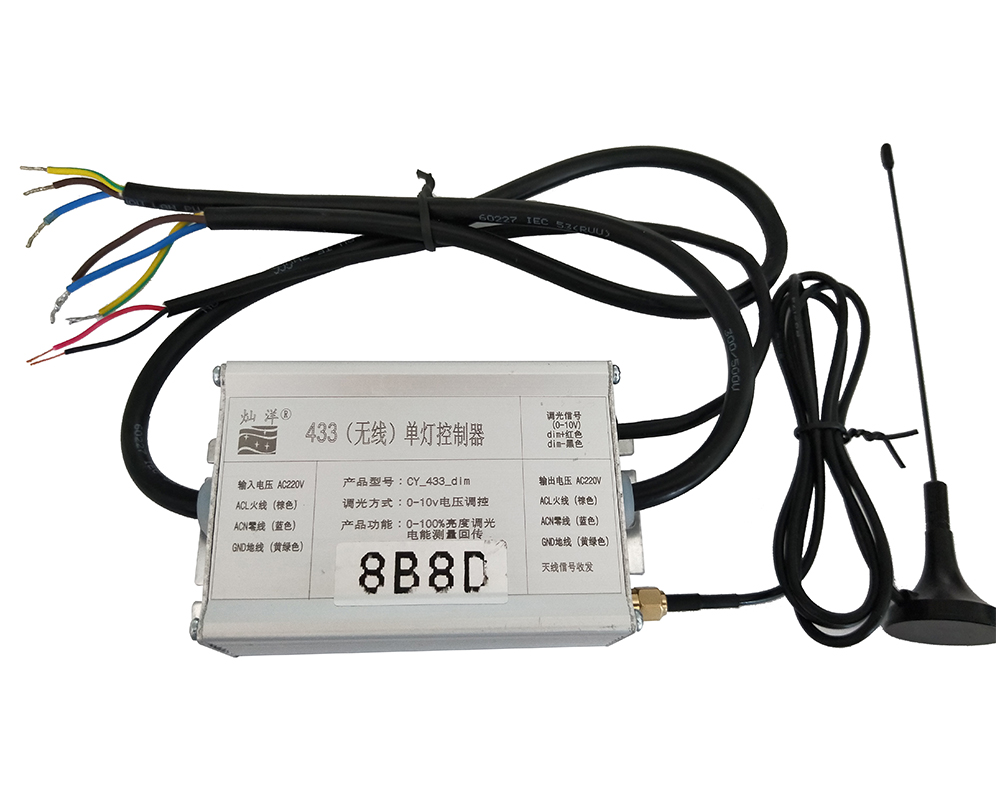

产品型号：CY-SLC-LORA

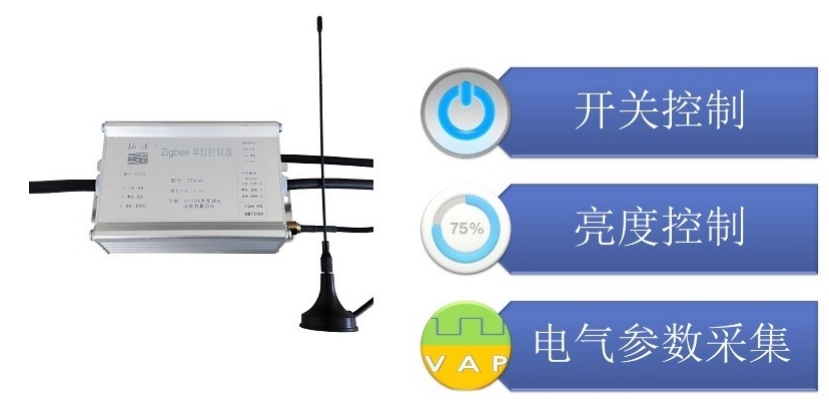

单灯控制器是智能照明系统的执行终端，它可以和LED电源连接，实现三大功能:
单灯控制器与 LED 驱动器直接相连，通过433M无线电信号接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。
产品特点
1、开关、0-10V输出或PWM（400Hz）亮度调节。
2、测量电压、电流、功率、电量等电参数（精度达1％）
3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。
4、输入端具有防雷保护。
5、独立电源供电的0～10V或PWM信号 对LED路灯以及有此调光接口的灯具进行调光。
6、Zigbee型单灯控制器自组网，具有中继功能，组成链式网络后，传输距离可达10Km。
技术参数
序号 | 项目 | 说明 |
1 | 供电电源 | 单相供电 |
2 | 供电电压 | AC 85V-264V 全球电压 |
3 | 频率 | 50Hz±10% |
4 | 功耗 | 静态功耗≤1W |
动态功耗≤1.5W | ||
5 | 上行通道 | 433MHz |
6 | 控制接口 | 0~10V |
PWM | ||
7 | 最大负载 | 5A |
8 | 继电器工作寿命 | 10万次 |
9 | 工作温度 | -40~85℃ |
10 | 工作湿度 | 10% ~ 100% |
11 | EMC（电磁兼容） | 静电放电8kV |
高频电磁场10V/m | ||
电快速瞬变脉冲群4kV | ||
浪涌4kV | ||
工频耐压4kV | ||
12 | 防护等级 | IP67（灌胶） |
物理接线示意图
单灯接线图
将市电AC85-220V连接灯控制器的AC的输入接口，将灯控制器的AC输出线连接驱动器的AC输入接口（AC电源连接时L、N线的对应）；将灯控制器的0-10V调光信号输出线接驱动器的0-10V DIM（调光）接口（DIM调光口连接时DIM+、DIM-线的连接）；将驱动器的电源输出线连接LED灯（注意正负极的对应）。
